Ruckus ZoneDirector

Bu sayfada Ruckus ZoneDirector için yapılandırma örneği bulunmaktadır. Ekren görüntüleri ve ayarlar Ruckus ZoneDirector 1100 modeli üzerinden anlatılmıştır. Zone Flex Access Point Modemler ile de çalışmaktadır. Yönetim paneline eriştikten sonra Ruckus üzerinde gerekli tanımlar yapılmalıdır. Detaylı tanımlar için http://c541678.r78.cf2.rackcdn.com/appnotes/appnote-wispr.pdf linki referans alınabilir.

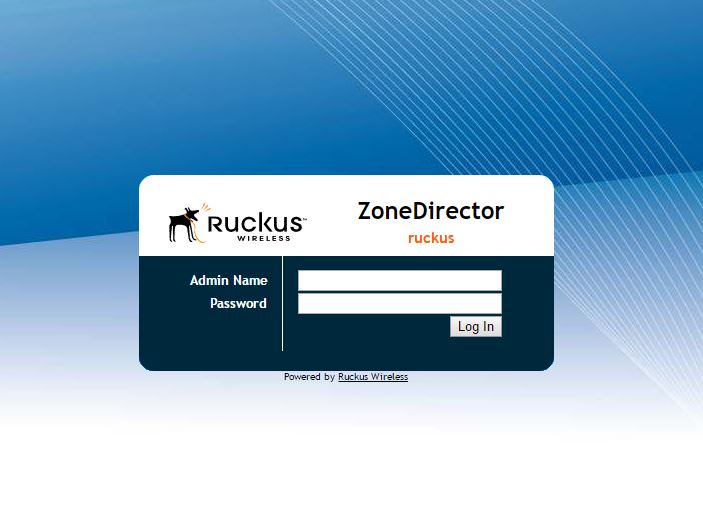

Gereki tanımlar için ZoneDirector yönetim paneline giriş yapılır.


Radius Ayarları​

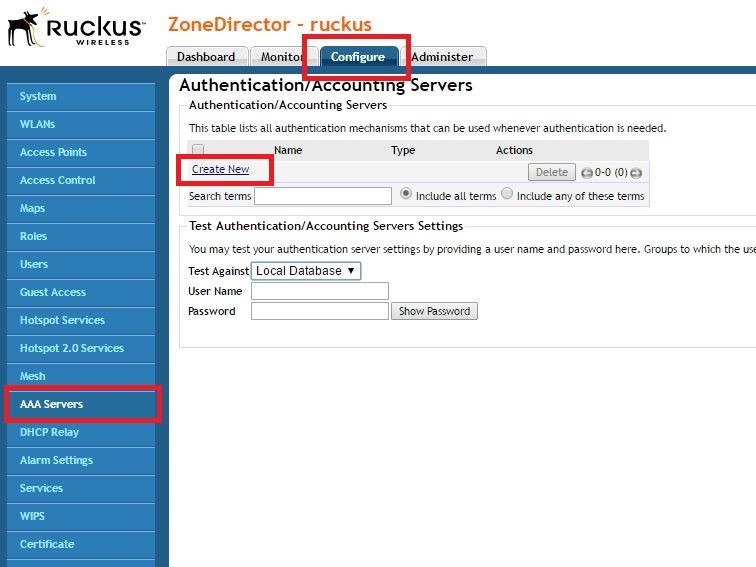

Öncelikle AAA Servers > Configure > Create New ile cloud AAA sunucusu eklenir.

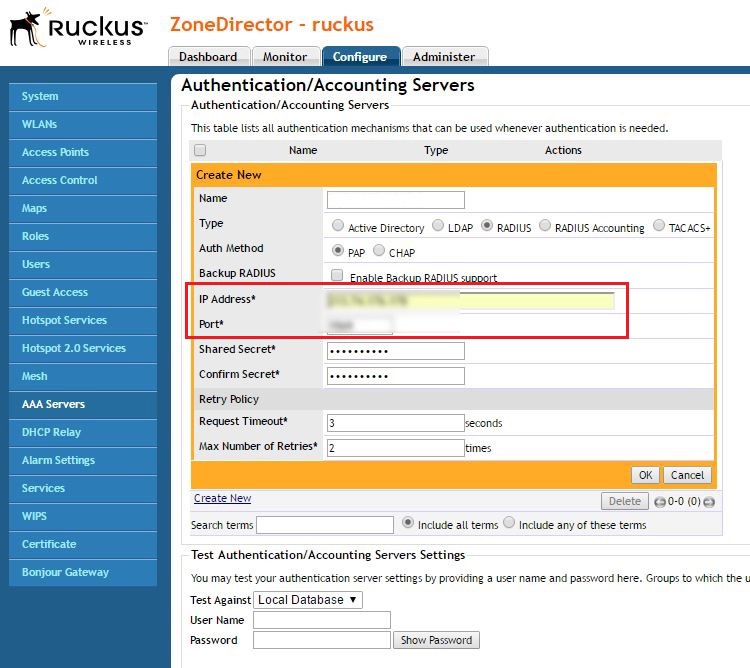

Radius Authorization sunucu ayaları için aşağıdaki tanımlamalar girilir ya da seçilir.

  • Name: Kolay Wifi_Radius_Auth
  • Type: RADIUS
  • Auth Method: PAP
  • IP Address: Kolay Wifi hesabınızda belirtilen Authorization IP değeri.
  • Port: Kolay Wifi hesabınızda belirtilen Authorization Port
  • Shared Secret: Kolay Wifi hesabınızda belirtilen Shared Secret
  • Confirm Secret: Kolay Wifi hesabınızda belirtilen Shared Secret

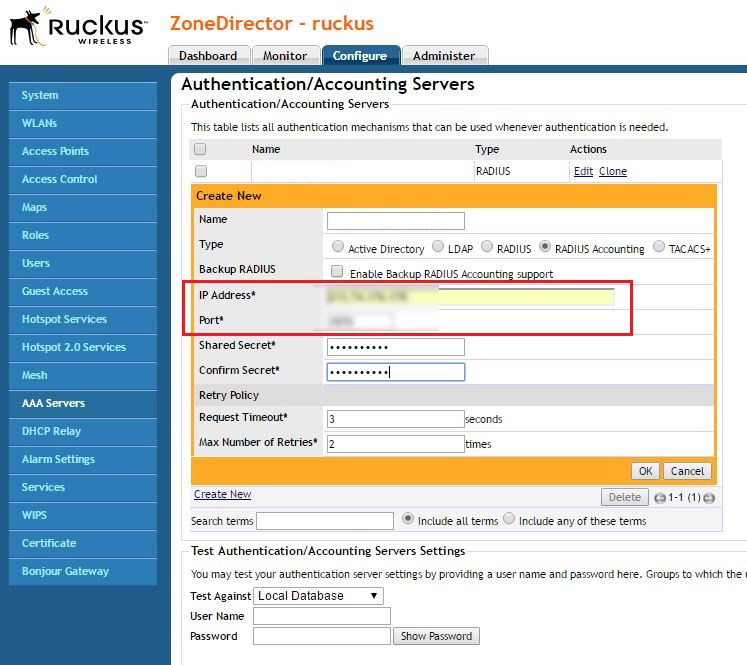

Radius hesaplama sunucu ayaları için aşağıdaki tanımlamalar girilir ya da seçilir.

  • Name: Kolay Wifi_Radius_Acct
  • Type: RADIUS Accounting
  • IP Address: Kolay Wifi hesabınızda belirtilen Accounting IP değeri.
  • Port: Kolay Wifi hesabınızda belirtilen Accounting Port değeri.
  • Shared Secret: Kolay Wifi hesabınızda belirtilen Shared Secret
  • Confirm Secret: Kolay Wifi hesabınızda belirtilen Shared Secret

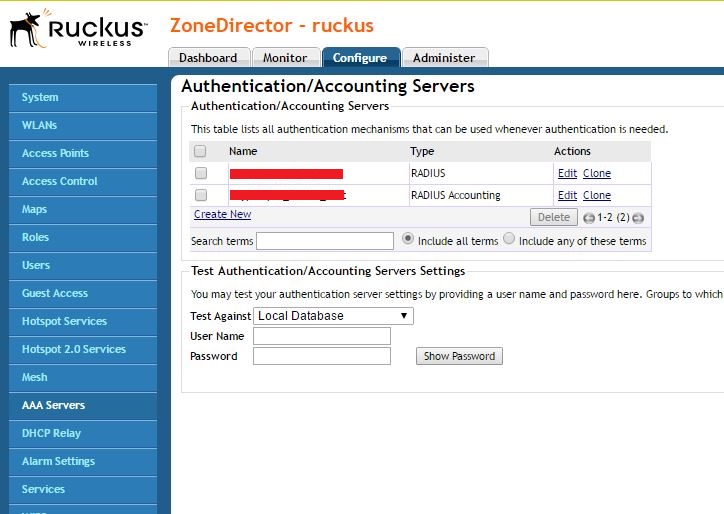

Radius Authorization ve Account Sunucuları eklendiğinde aşağıdaki gibi görünecektir.


Karşılama Sayfası Ayarları​

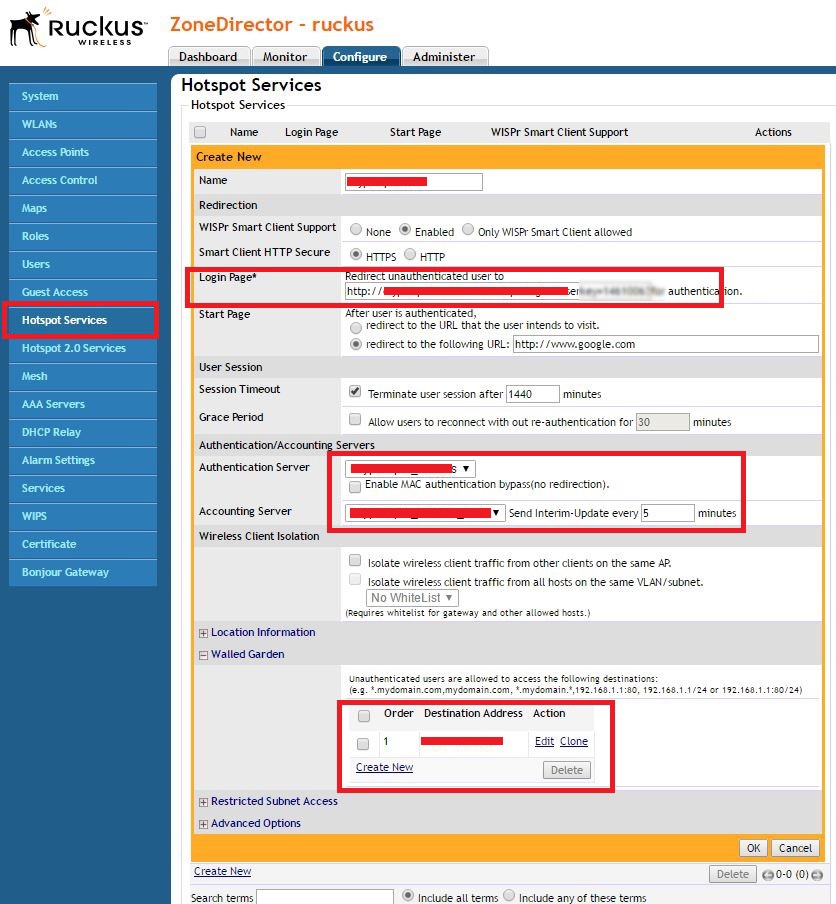

Karşılama sayfasının ve hotspot servislerinin ayarlanması için Hotspot Services > Configure kısmı kullanılır.

  • WISPr Smart Client Support: Enabled
  • Login Page: Kolay Wifi hesabınızda belirtilen Login URL değeri.
  • Start Page: Login sonrası yönlenecek sayfa girilir.
  • Authentication Server: Kolay Wifi_Radius_Auth
  • Accounting Server: Kolay Wifi_Radius_Acct
  • Walled Garden: Kolay Wifi ip adresi girilir. Bu değer için karşılama sayfası çıkarmaz.


WLAN Ayarları​

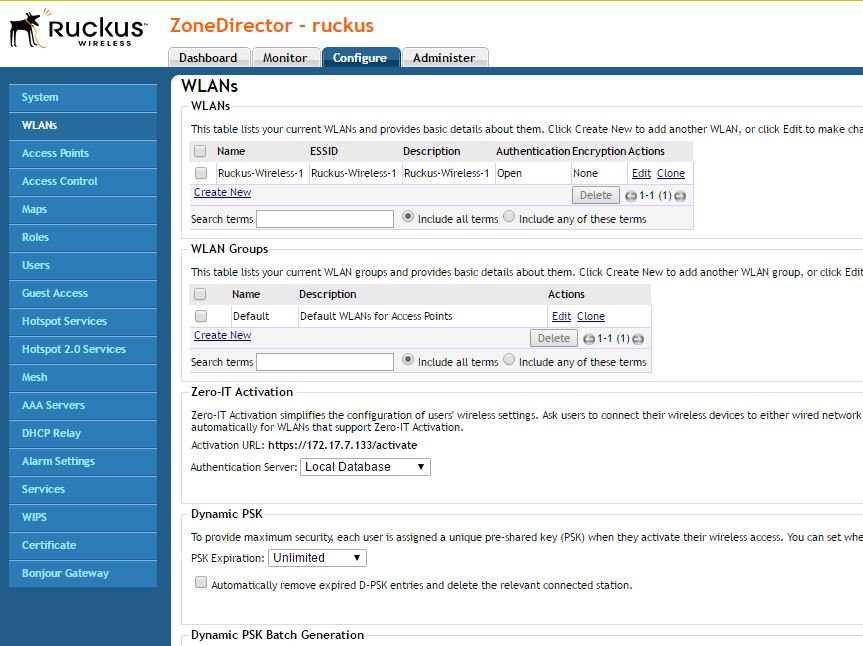

WLANS > Configure ile Kolay Wifi hotspot tanımlarının yapılacağı WLAN seçilir.
